搜索
搜索
成功案例

金相典型特征样品图谱 (三) : 工模具钢组织

  • 分类：测试项目案例
  • 作者：
  • 来源：金相典型特征样品图谱 (三) : 工模具钢组织
  • 发布时间：2024-12-11 16:09:37
  • 访问量：0

金相典型特征样品图谱 (三) : 工模具钢组织

详情

材料状态：调质处理

浸蚀剂：4%硝酸酒精溶液

显微组织：回火索氏体






15271c88e421bc6f51e086a5934ed7f5_b02646da-77a4-4a46-a9d9-6e1459fb6777.jpg0c4ce5bca1cbbb384d379bb4a26d98fd_c32de5e4-28e3-4d2f-8bcb-084b3f36ffce.jpg



60Si2Mn

材料状态：淬火后中温回火

浸蚀剂：4%硝酸酒精溶液

显微组织：回火屈氏体

 33da964a5a4ed1b4bfb7a61c31729311_20253d94-9cfe-4bd7-8cbd-e48fe20d27de.jpg42e581fb74e7bb6aea0d07eb3b60b0a5_d34d821b-de70-4c50-90ca-6b9a832ac0ef.jpg

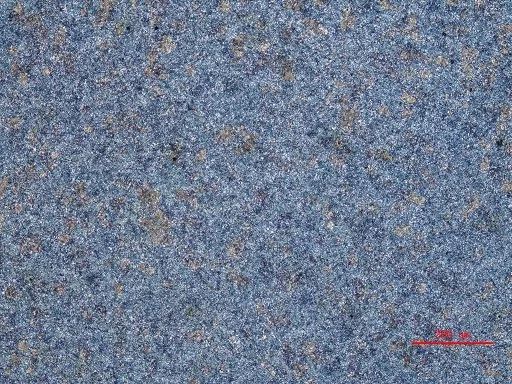

GCr15

材料状态：球化退火

浸蚀剂：4%硝酸酒精溶液

显微组织：粒状珠光体







GCr15

材料状态：淬火后低温回火

浸蚀剂：4%硝酸酒精溶液

显微组织：回火马氏体+粒状碳化物














W18Cr4V

材料状态：铸态

浸蚀剂：4%硝酸酒精溶液

显微组织：共晶莱氏体+黑色组织



49f38a4b9b40559d267aa56046f8e5fa_7a978146-5061-4d8e-9742-90ade0bc5ba7.jpg4f4696b2e0edad14e72d99d8699af302_b15ec254-63b0-4d4a-8b4c-f8b237fa9a54.jpg





W18Cr4V

材料状态：锻后退火

浸蚀剂：4%硝酸酒精溶液

显微组织：索氏体+碳化物

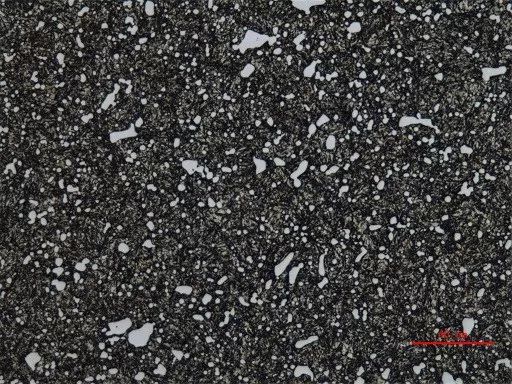

W18Cr4V

材料状态：淬火后三次回火

浸蚀剂：4%硝酸酒精溶液

显微组织：回火马氏体+碳化物

a88d41960bb68d333c76998f07a92d24_b1cadbe6-7a42-4fd8-aa84-d648df5ee6d9.jpg4e60fe6d7823608224710772d2ee502c_b74f9999-efaa-4406-ab84-b0cc5515bb5f.jpg

上一个: 金相典型特征样品图谱 (四) : 不锈钢组织
下一个: 金相典型特征样品图谱 (二) : 钢的热处理组织
上一个: 金相典型特征样品图谱 (四) : 不锈钢组织
下一个: 金相典型特征样品图谱 (二) : 钢的热处理组织

Copyright© 2021  苏州天标检测技术有限公司  版权所有   苏ICP备15049334号-3

Copyright© 2021  苏州天标检测技术有限公司  版权所有

苏ICP备15049334号-33    苏州
